Sprievodca spoľahlivým striedavým motorom výfukového ventilátora: Typy, špecifikácie a výber

Hlavné typy striedavého motora výfukového ventilátora

Pri výbere alebo navrhovaní ventilačného systému, pochopenie rôznych typov AC motor výfukového ventilátora je rozhodujúca. Na základe ich štartovacích metód a konštrukcií vinutia vykazujú AC motory výrazne odlišnú účinnosť, krútiaci moment a nákladové charakteristiky.

Nasledujú najbežnejšie typy AC motor výfukového ventilátora používané pri vetraní:

Tienené pólové motory

Toto je najjednoduchšia štrukturálna forma an AC motor výfukového ventilátora . Vytvára rotujúce magnetické pole umiestnením medeného krúžku (tieniacej cievky) okolo časti každého pólu statora.

Vlastnosti: Extrémne nízka cena, nie sú potrebné žiadne kondenzátory ani odstredivé spínače a vysoko odolná konštrukcia.
Aplikácie: Bežne sa vyskytujú v malých kúpeľňových odsávacích ventilátoroch, domácich ventilátoroch a mikro chladiacich ventilátoroch.

PSC motory (permanentný delený kondenzátor)

Motor PSC je súčasným priemyselným štandardom pre strednú až vyššiu triedu AC motor výfukového ventilátora aplikácie. Používa trvalo pripojený prevádzkový kondenzátor na zlepšenie účinnosti a plynulosti prevádzky.

Vlastnosti: Vyššia účinnosť ako motory s tieňovanými pólmi, nižšia prevádzková hlučnosť a podpora určitého stupňa regulácie otáčok.
Aplikácie: Široko používaný v kuchynských digestoroch, ventilácii komerčných kancelárií a koncových jednotkách HVAC.

Motory CSIR (štart kondenzátora / indukčný chod)

Tento typ AC motor výfukového ventilátora pripája vysokokapacitný kondenzátor počas spúšťania, aby sa dosiahol vysoký počiatočný krútiaci moment, a potom po spustení odpojí kondenzátor pomocou spínača.

Vlastnosti: Vysoký rozbehový krútiaci moment, schopný poháňať ťažké lopatky ventilátora alebo prekonať vysoký odpor potrubia.
Aplikácie: Používa sa predovšetkým v priemyselných veľkoobjemových odsávacích ventilátoroch alebo vo veľkých priemyselných ventilačných zariadeniach.

Porovnanie výkonových parametrov rôznych typov striedavých motorov výfukových ventilátorov

Indikátor	Tienený pólový motor	Motor PSC	Motor CSIR
Efektívnosť	15 % – 30 % (nižšie)	50 % – 70 % (stredne vysoké)	40 % – 60 % (stredne)
Štartovací krútiaci moment	Nízka (vhodná pre ľahké zaťaženie)	Stredná	Vysoká (vhodná pre veľké zaťaženie)
Faktor výkonu	Nižšia	Takmer 1,0 (výborné)	Nižšia
Úroveň hluku	Mierne	Extrémne nízka (hladké otáčanie)	Mierne (Switching sound)
Výrobná zložitosť	Minimálne	Stredná (Requires external capacitor)	Vysoká (zahŕňa štartovacie zariadenie)
Spoločný rozsah výkonu	1W - 50W	20W - 500W	100W - 1500W
Schopnosť ovládať rýchlosť	Slabá (zvyčajne pevná rýchlosť)	Dobrý (cez napätie/multi-vinutie)	Chudák

Odporúčania pre výber

Ak váš projekt uprednostňuje extrémna nákladová efektívnosť a má nízke požiadavky na prúdenie vzduchu, a Striedavý motor ventilátora s tieňovaným pólom je preferovanou voľbou.
Ak sa zameriate na dlhodobé náklady na elektrickú energiu a tichý výkon , AC motor výfukového ventilátora PSC je vysokovýkonné riešenie uprednostňované svetovými výrobcami.
Pre veľké priemyselné výfukové systémy, ktoré potrebujú prekonať tlak v potrubí na veľké vzdialenosti , a AC motor odsávacieho ventilátora CSIR s vysokým rozbehovým momentom sa odporúča.

Vnútorná štruktúra a princíp činnosti AC motora výfukového ventilátora

Pochopenie vnútornej konštrukcie an AC motor výfukového ventilátora pomáha pochopiť, ako si zachováva vysokú účinnosť v náročných pracovných podmienkach. Striedavé motory pracujú primárne na základe Faradayovho zákona elektromagnetickej indukcie.

Analýza základných komponentov

Stator: Stacionárna časť motora, pozostávajúca z laminovaných plechov z kremíkovej ocele a izolovaného vinutia medeného drôtu. Pri pripojení striedavého prúdu vytvára rotujúce magnetické pole.
Rotor: Otočná časť. Pre AC motor výfukového ventilátora Typicky sa používa rotor "klietka nakrátko". Vytvára indukovaný prúd na vytvorenie rotačného krútiaceho momentu.
Ložiská: Kľúčové komponenty podporujúce rotor. Ich kvalita priamo ovplyvňuje straty trením a životnosť AC motor výfukového ventilátora .
Koncové štíty a kryty: Používa sa na zabezpečenie vnútorných komponentov a pomáha pri odvode tepla.

Stručný pracovný princíp

Keď striedavé napätie vstupuje do vinutia statora AC motor výfukového ventilátora , vzniká rotujúce magnetické pole. Podľa elektromagnetickej indukcie toto pole indukuje prúd v tyčiach rotora. Prúd rotora interaguje s magnetickým poľom a vytvára elektromagnetickú silu (Lorentzova sila), čím tlačí rotor, aby sledoval rotáciu poľa statora, čím poháňa lopatky ventilátora.

Kľúčový komponent: Porovnanie objímkového ložiska a guľôčkového ložiska

Technická špecifikácia	Objímkové ložisko	Guličkové ložisko
Pracovný princíp	Hriadeľ sa posúva v namazanom puzdre	Hriadeľ je podopretý valivými oceľovými guľôčkami
Dizajnový život	Pribl. 20 000 - 30 000 hodín	Pribl. 50 000 - 80 000 hodín
Koeficient trenia	Vyššie (zvyšuje sa so schnutím oleja)	Extrémne nízka a stabilná
Orientačné limity	Zvyčajne obmedzené na horizontálne	Podporuje horizontálne, vertikálne alebo akýkoľvek uhol
Prevádzkový hluk	Spočiatku veľmi tichý, neskôr sa zvýši	Konzistentne nízka hlučnosť
Teplotná odolnosť	Mierne; oil fails at high temps	vynikajúce; vhodné na odvod tepla
Nákladová efektívnosť	Nízke náklady; vhodné pre spotrebný tovar	Vyššie náklady; vhodné na priemyselné použitie 24/7

Vplyv navíjaného materiálu na výkon

Materiálne vlastníctvo	Vinutie z čistej medi	Vinutie hliník/CCA
Vodivosť	100 % (štandard)	Pribl. 60 % – 70 %
Tepelná odolnosť	Extrémne vysoká; odoláva vyhoreniu	Nižšia; resistance increases rapidly with heat
Efektívnosť	Nízka strata; vysoká energetická účinnosť	Vysoká strata; motor sa ľahko zahrieva
Mechanická pevnosť	Dobrá húževnatosť; odolný voči vibráciám	Krehký; náchylné na zlyhanie otvoreného okruhu
Objem motora	Menší objem pri rovnakom výkone	Vyžaduje väčší objem na odvod tepla

Ako si vybrať správny striedavý motor výfukového ventilátora pre váš systém

Výber správneho AC motor výfukového ventilátora zahŕňa viac než len vyrovnávaciu silu; vyžaduje si vedecké porovnanie na základe potrieb vetrania, prostredia inštalácie a očakávaných pracovných cyklov.

Základné parametre: Výkon a CFM

Sila an AC motor výfukového ventilátora sa zvyčajne vyjadruje vo wattoch (W) alebo konských silách (HP) a musí prekonať odpor vzduchu lopatiek ventilátora.

CFM (kubické stopy za minútu): Meria objem odsávaného vzduchu za minútu.
Statický tlak: Odpor, ktorý musí motor prekonať pri pretláčaní vzduchu cez potrubia alebo filtre.

Aplikácia	Odporúčaný rozsah výkonu	Typické otáčky za minútu	Odporúčaný typ ložiska
Malá domáca kúpeľňa	15W - 35W	1000 – 1500	Objímkové ložisko (ekonomické)
Komerčný kuchynský digestor	150W - 400W	1500 – 2800	Dvojité guľôčkové ložisko (odolné)
Výfuk z továrne/skladu	0,5 HP - 2 HP	800 – 1700	Guličkové ložisko pre veľké zaťaženie (priemyselné)
Elektronické chladenie	5W - 20W	2500 – 3500	Puzdro alebo hydraulické ložisko

Zhoda elektrických špecifikácií

Parameter	Popis a vplyv
Menovité napätie	Musí zodpovedať (napr. AC 110V alebo 220V). Vysoké napätie spáli vinutia; nízke napätie sa nespustí.
Frekvencia	50 Hz alebo 60 Hz. Neprispôsobená frekvencia spôsobuje odchýlku otáčok (cca 20%) a prehrievanie.
Trieda izolácie	Trieda B (130 °C) je štandardný; Trieda F (155 °C) je určený pre vysokoteplotné priemyselné použitie.
Hodnotenie IP	IP44 pre odolnosť proti striekajúcej vode; IP55/IP66 na odolnosť voči prachu a vode v priemyselných priestoroch.

Faktory prostredia pre AC motor výfukového ventilátora

Teplota okolia: Štandardné motory pracujú medzi -20°C a 40°C. Vysokoteplotný výfuk vyžaduje motory s vyšším výkonom.
Vlhkosť a korózia: V chemických závodoch alebo pobrežných oblastiach si vyberte motory s antikoróznym náterom alebo hliníkovým krytom.
Pracovný cyklus:
- S1 (nepretržité): Vhodné pre priemyselné vetranie (24-hodinová prevádzka).
- S2 (krátkodobé): Vhodné pre domáce kúpeľne alebo občasné použitie.

5. Návod na inštaláciu a zapojenie pre striedavý motor výfukového ventilátora

Správna inštalácia zaisťuje bezpečnosť a účinnosť. Pred manipuláciou sa vždy uistite, že je napájanie úplne odpojené AC motor výfukového ventilátora .

Komponenty vedenia jadra

Prevádzkový kondenzátor: V motoroch PSC vytvára fázový posun na spustenie a udržanie rotácie.
Ochrana proti tepelnému preťaženiu: Integrované tepelné spínače automaticky prerušia napájanie, ak motor prekročí teplotné limity.
Pozemný terminál: Motory s kovovým krytom musia byť spoľahlivo uzemnené, aby sa zabránilo úniku elektrického prúdu.

Porovnanie zapojenia: Single-Speed vs. Multi-Speed

Typ zapojenia	Počet káblov	Vlastnosti	Aplikácia
Jedna rýchlosť	3 drôty (L, N, G)	Najjednoduchšie; beží na plné obrátky.	Základné priemyselné alebo kúpeľňové ventilátory.

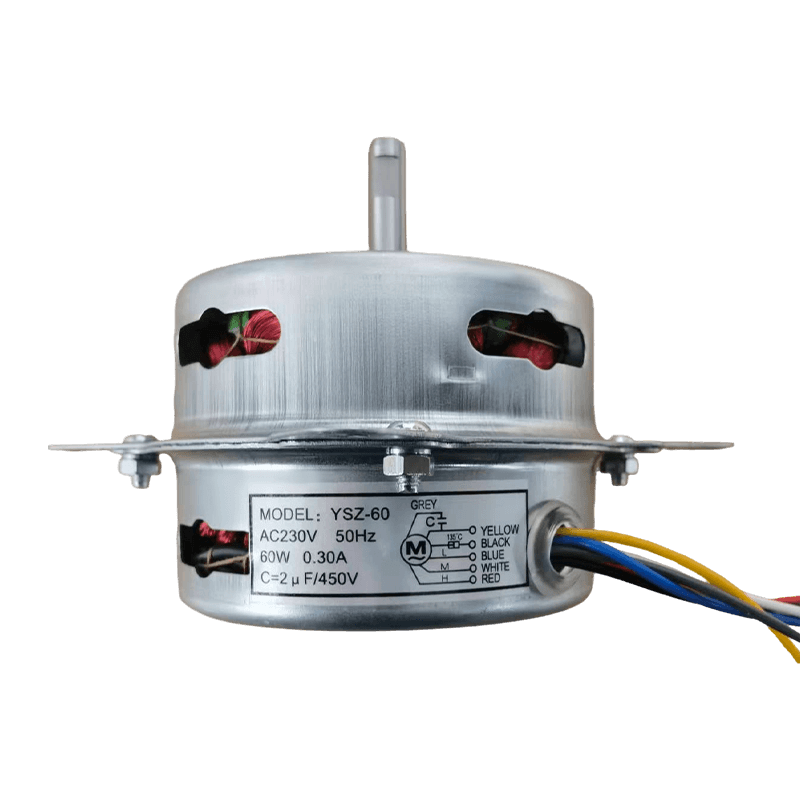

Multi-Speed	4 drôty	Rýchlosť sa mení pomocou navíjacích kohútikov.	Digestory; vetranie kancelárie.
Reverzibilné	4-5 drôtov	Zmení smer pomocou výmeny fáz.	Okenné ventilátory s režimami nasávania/výfuku.

Bezpečnostné opatrenia pri inštalácii a fyzikálne parametre

Zameranie na inštaláciu	Technická požiadavka	Potenciálny dôsledok
Zarovnanie	Odchýlka < 0,05 mm	Vibrácie, porucha ložiska, vysoká hlučnosť.
Uhol	Vertikálne alebo horizontálne (zhodujúce sa ložisko)	Objímkové ložiská rýchlo zlyhajú, ak sú namontované vertikálne.
Uťahovací moment	Použite momentový kľúč podľa špecifikácií skrutiek	Uvoľnené časti spôsobujú posun; nadmerné utiahnutie praskne koncové štíty.
Chladiaci priestor	Čistý prívod vzduchu v zadnej časti motora	Chudák ventilation leads to rapid temperature rise.

Spoločné definície farieb vodičov (medzinárodná referencia)

čierna: Hot/Live
biela: Neutrálne
Zelená/žlto-zelená: Ground
Hnedá/fialová: Zvyčajne pre pripojenie kondenzátorov

Tipy na údržbu na predĺženie životnosti AC motora výfukového ventilátora

Pravidelná údržba výrazne znižuje poruchovosť AC motor výfukového ventilátora .

Kontrolný zoznam údržby

Čistenie od prachu: Prach je hlavným zabijakom AC motor výfukového ventilátora . Blokuje výmenu tepla a ničí rovnováhu rotora.
Mazanie ložísk: Pri neutesnených motoroch aplikujte 1-2 kvapky ľahkého oleja každých 6-12 mesiacov.
Testovanie kondenzátora: Kondenzátory často zlyhajú skôr ako motor. Ak motor bzučí, ale nejde naštartovať, skontrolujte kondenzátor.

Tabuľka na riešenie problémov

Problém	Možná príčina	Riešenie
Motor sa nespustí, žiadny zvuk	Nie je spálené napájanie alebo vnútorná tepelná poistka	Skontrolujte obvod; vymeňte motor, ak poistka nie je resetovateľná.
Motor bzučí, ale netočí sa	Zlyhaný kondenzátor alebo zaseknuté čepele	Vymeňte kondenzátor; jasné prekážky.
Nadmerný hluk	Opotrebované ložiská alebo nevyvážené čepele	Vymeňte ložiská; dotiahnite alebo vymeňte čepele.
Motor je pomalý a prehrieva sa	Skratované vinutia alebo nízke napätie	Zmerajte napätie; vymeňte motor, ak je napätie normálne.

FAQ

Otázka: Môže môj AC motor ventilátora bežať 24 hodín denne, 7 dní v týždni?
Odpoveď: Závisí to od pracovného cyklu. Motory menovité S1 sú navrhnuté na nepretržité používanie, zatiaľ čo domáce motory by sa mali používať prerušovane, aby sa predišlo hromadeniu tepla.
Otázka: Prečo sa po výmene motora znížil prietok vzduchu?
A: Skontrolujte, či je motor cúvanie . Smer striedavého motora závisí od fázy štartovacieho vinutia; nesprávne zapojenie môže spôsobiť, že ventilátor fúka vzduch dozadu.
Otázka: Aký je normálny nárast teploty pre AC motor výfukového ventilátora?
Odpoveď: Väčšina motorov pracuje pri 50 °C – 70 °C. Pokiaľ neprekročí izolačnú triedu (napr. 130 °C pre triedu B), je to zvyčajne normálne.
Otázka: Môžem použiť DC invertorový prepínač na ovládanie môjho striedavého motora?
A: Nie. Štandardné AC motor výfukového ventilátora jednotky vyžadujú vyhradené AC regulátory rýchlosti. Použitie nesprávneho ovládača môže spôsobiť kričanie vinutia a rýchle vyhorenie.
